Grille des dimensions pour verrières modulaires

Afin de configurer chaque verrière aux besoins du projet, les grilles de dimensions ci-dessous permettent d’identifier les dimensions de modules disponibles en fonction des versions fixe, ouvrant de confort et ouvrant de désenfumage.

Modules fixes

Verrières avec module fixe
Grille de dimension pour module fixe

Ventilation de confort

Verrière avec module de ventilation et de comfort ouvrant
Grille des dimensions pour module de ventilation et comfort

Désenfumage

Verrière avec module ouvrant de désenfumage
Grille des dimensions module ouvrant de désenfumage

Pour connaître la capacité de charge spécifique à chaque module, nous contacter.​

Pour équiper des modules de désenfumage de stores, il est nécessaire de s’adresser aux autorités locales de lutte contre les incendies pour obtenir une autorisation.​


Légende

Couleur pour taille standard  Dimension standard

Couleur pour taille spéciale  Dimension spéciale, des limitations peuvent s'appliquer

🞰 Fourni avec un vitrage extrêmement résistant uniquement.

 Δ Pas de stores intérieurs disponibles.

⭘ Disponible en système ouvert seulement.

‡ Non disponible pour verrière double pente.

φ Les stores intérieurs doivent être commandés pré-montés.

Comment mesurer les modules ?

La largeur et la hauteur des modules sont déterminées par les dimensions extérieures de la largeur (L) et de la hauteur (H) du cadre, et non par les mesures des profilés, des joints d’étanchéité ou des fixations.

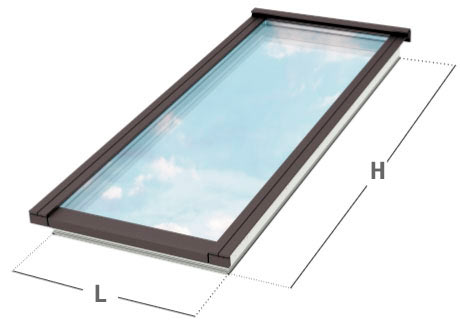

Dimensions longueur et largeur d’un module.

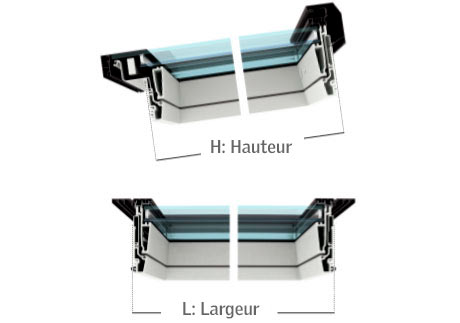

Mesure longueur et largeur d’un module
Triangle de signalisation

Les modules de verrières ouvrants pour la ventilation de confort répondent aux exigences de la norme harmonisée EN 60335-2-103(2015). Par conséquent, les modules de verrières ouvrants pour la ventilation de confort peuvent être installés à hauteur d’homme, c’est-à-dire à une hauteur inférieure à 2,5 m au-dessus du niveau du plancher (à l’intérieur) et du niveau du sol (à l’extérieur).

Nous vous recommandons de respecter les réglementations nationales et de déterminer si l’usage prévu du bâtiment nécessite des mesures de sécurité supplémentaires devant être prises par l’installateur/utilisateur pour éviter toute blessure grave.

Pour plus de détails et informations sur les modules de Verrières Modulaires VELUX ouvrants de désenfumage, se référer au Manuel Technique et aux recommandations de sécurité fournies avec chaque produit. Si des stores VELUX sont installés, observer les recommandations.

Les stores intérieurs VELUX ont une hauteur d’installation minimale recommandée de 2,5 m au-dessus du niveau du plancher (à l’intérieur) et du niveau du sol (à l’extérieur). En cas d’installation en dessous de ce niveau, des mesures de sécurité doivent être appliquées par l’installateur/utilisateur pour éviter toute blessure grave. Aucune instruction ou mesure ne peut éliminer les dangers inhérents résultant de hauteurs d’installation inférieures à 2,5 m.
